管道穿越經典工程

沈-撫輸油管線延長工程-龔家溝定向鉆穿越工程

發布時間：2018-09-15 11:40:41 瀏覽次數：9420

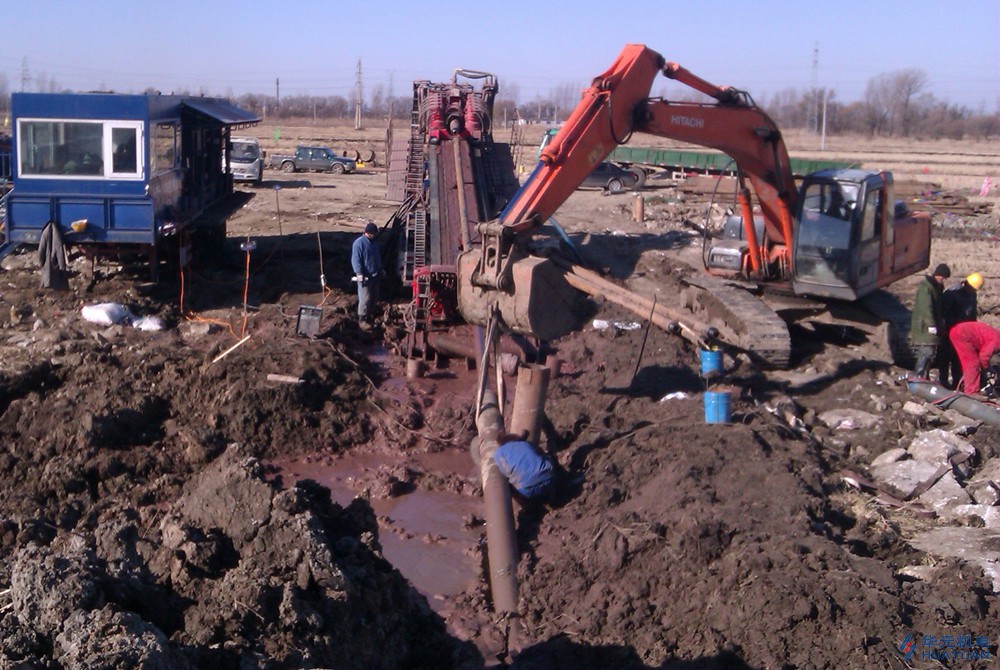

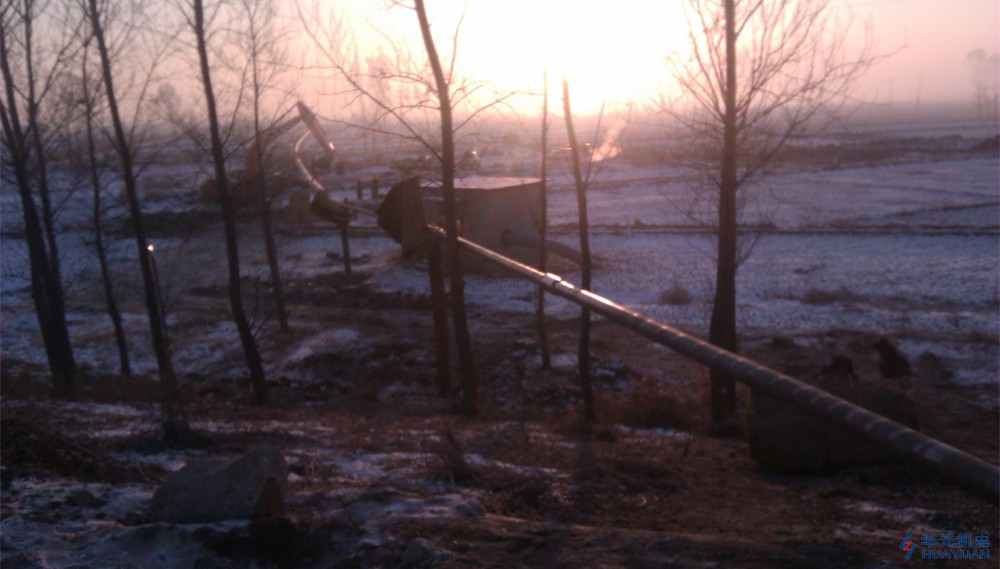

2013年5月15日，撫順龔家溝定向鉆穿越工程順利完成回拖，標志著華元公司成功突破高硬度地層多段豎直及水平曲線穿越施工難題，在定向鉆穿越領域又向前邁進了一大步。

撫順龔家溝定向鉆穿越工程位于遼寧省撫順市順城區，穿越曲線全長1240.3m，入土角度10°，出土角度9°，水平穿越曲線轉角合計43.4°，穿越深度21m，曲率半徑550m，管道規格為D219×8.0mm無縫鋼管，外覆53mm硬質聚氨酯泡沫夾克保溫層。因該工程南鄰帶彎度的沈吉高速，北鄰龔家溝村地板廠，常規的定向鉆穿越曲線無法同時避過高速路基和地板廠建筑地基，同時，因穿越地層主要為中風化花崗巖，巖石硬度高，傳統的擴孔工藝很難在短期內完成擴孔施工，加上泡沫夾克保溫層強度低，易劃傷或與鋼管剝離，對導向孔的平順性和孔壁的光滑度要求非常高，因此，該工程的施工難度相當大。

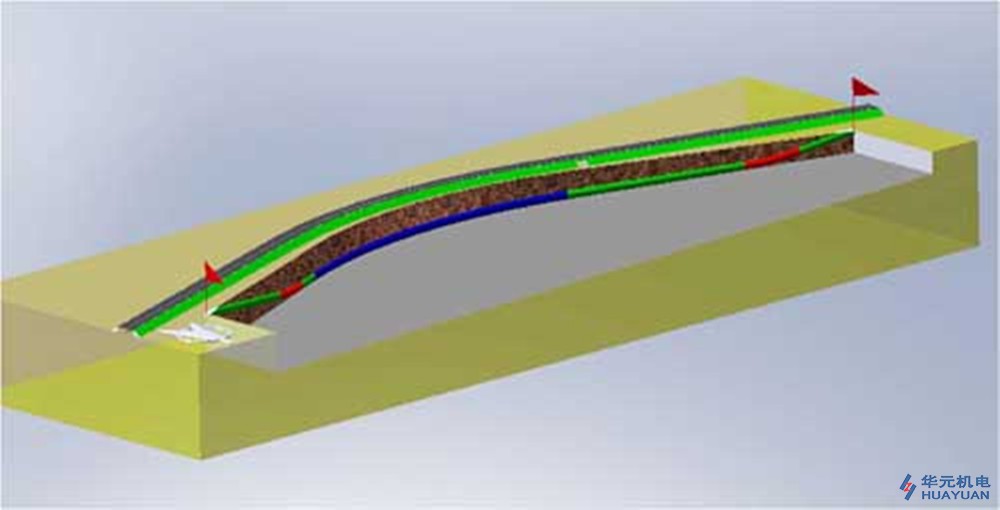

為同時避過高速路基和地板廠建筑地基，華元公司突破傳統穿越曲線只有豎直轉角或豎直轉角加一個水平轉角的模式，創造性地開創了帶有5個轉角的三維空間立體穿越曲線。
因穿越過程中轉角次數高達5次，角度高達43.4°，故導向孔鉆進極易偏離設計曲線。為解決這一難題，華元公司在采用自主研發的DX-Ⅰ型導向系統的同時，將最新研發的磁靶定位跟蹤測量?jī)x也應用到施工中，從而確保了導向孔嚴格按照設計曲線鉆進，一次成形，達到設計要求。
